1420铝锂合金70%变形量的极图怎么分析?

淬火保温时间超过了工艺要求时间怎么办?

想请问下极图是如何分析的?例如下面这张极图(状态是1420铝锂合金,70%变形量),我从文章中看到说这张极图中可看出S{123}<234>取向占主导地位,同时出现少量铜织构Cu{112}<111>,请问是如何看出来的?

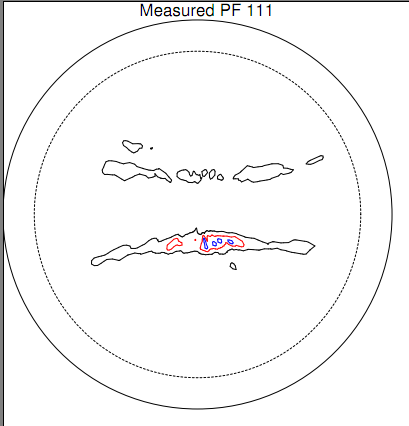

另外想问下,我用学校的XRD仪器测出来的极图一个是Measured PF 111,一个是calculated PF 111,请问下一般进行一图分析时是用哪一个进行分析?






A:

1.典型的轧制织构就那几个,对照着标准织构看。实在搞不懂的话,就画ODF,各个织构成分一目了然。
后面两张看起来都不是同一织构,没有设错参数吗?

后面两个是用软件测的,,一个是软件测出来的,一个是软件算得,,不知道有什么区别,,所以想问问进行极图分析的时候应该用哪个

Zui后一个也应该是根据实测结果计算的,不该与实测差许多。

极图的标定和ODF的相仿,直接找标准对,顺便问一下,你用的什么软件啊?怎么差距这么大啊?
用的TEXTURE EVALUTION
