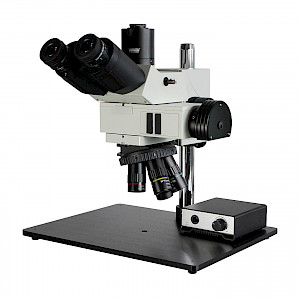

VM6000ML长工作距离金相显微镜（定制款）金相组织分析适配大件样品
景通光学仪器厂友情提示：
由于该产品已多次升级和更新，我们无法保证VM6000ML长工作距离金相显微镜（定制款）金相组织分析适配大件样品提供的图片和各项参数等信息均为最新信息，为此建议您点击此处联系我们的工程师，他将根据您的需求为您提供全面服务，同时我们也欢迎您的来电：!
一、产品概述
VM6000ML 三目正置长工作距离金相显微镜搭载无限远校正光学系统，整机采用模块化拓展设计，兼容多类功能配件升级，适配工业精密检测全场景需求。设备配备升降导柱调节机构，可灵活调整物镜与工作台间距，轻松适配不同厚度工件；可选配暗场照明、DIC 微分干涉组件，拓展暗场观测、微分干涉形貌成像等专业观测模式，应用于精密机械零件、集成电路半导体、包装材料等样品的金相组织分析、表面缺陷显微检测。
二、性能特点
1、长工作距离物镜配置，适配大件样品；
2、全复消色差无限远光学系统，成像清晰无畸变；
3、稳定重型工作台，工业耐用结构；
4、整机采用了防霉处理，有效保护了镜头，延长了仪器的使用寿命。
三、显微镜参数
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ23mm) |
02 | 物镜 | APO长距平场全复消200mm 标准光95mm 5X/0.15、10X/0.3、20X/0.3、50X/0.45、100X/0.8（选配） |
03 | 总放大倍数 | 50X-500X（选配100X物镜可达50-1000X） |
04 | 观察头 | 三目，铰链式30°倾斜 |
05 | 转换器 | 五孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 底座外形尺寸：400mm×300mm 机械式载物台外形尺寸：185mm×140mm，可加二维移动载物台 |
08 | 偏光装置 | 检偏镜可360°转动，起偏镜、检偏镜均可移出光路 |
09 | 落射照明系统 | LED光源亮度可调，带视场光栏、孔径光栏 |
四、目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/23 | 10X | Φ23 | Φ30 |
- 物镜参数
F200全复消95MM金相2X物镜.NA0.06,WD34(可见光)
F200全复消95MM金相5X物镜NA0.15,WD44.9(可见光)
F200全复消95MM金相10X物镜NA0.3,WD33.9(可见光)
F200全复消95MM金相20X物镜NA0.3,WD30.9(可见光)
F200全复消95MM金相50X物镜NA0.45,WD20.1(可见光)
F200全复消95MM金相100X物镜NA0.8,WD6(可见光)
